Blenden hintereinander

Gegenzuganlagen mit hintereinander angeordneten Kassetten sind immer dann nötig, wenn die Einbausituation auf einer Seite nicht genügend Platz lässt bzw. aus optisch ästhetischen Gründen nicht gewünscht wird. In diesem Fall befindet sich auf der Seite ohne Kassette lediglich eine Umlenkrolle. Das Zugband läuft dann hintereinander über die Umlenkrolle zurück in die zweite Kassette. Üblicherweise sind in dieser Ausführung die Folie und der Abschlussstab gedreht.

Der konstruktionsbedingte Lichtspalt ist in dieser Version etwas schmaler kann aber auch durch ein Abdeckprofil abgedeckt werden. Die seitliche Führung erfolgt über spezielle Profile die sowohl den Lichtspalt verdecken als auch das Zugband schützen und führen.



• Sämtliche Profile und Blenden sind aus Aluminium und entweder in ELOXAL Oberfläche oder in jeglicher RAL-Farbe lieferbar.

• Geometrische Formen lassen sich in unterschiedlichen Optionen lösen. Die unten dargestellten Optionen zeigen die häufigsten Anwendungen.

Im Grundsatz wird aber in zwei Varianten unterschieden

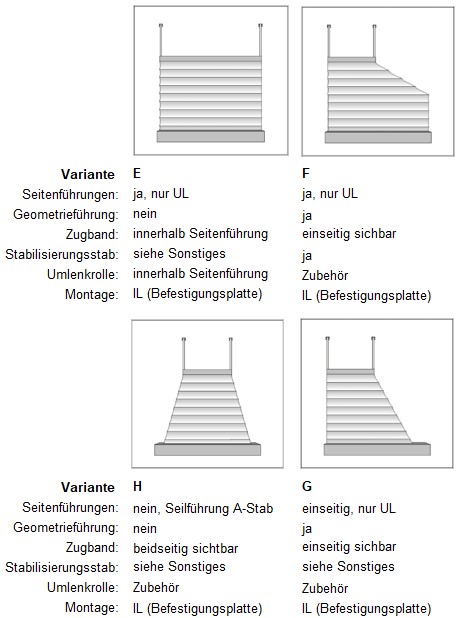

Varianten mit zweifachem Zugband

• Zugbänder laufen vor Behang ( Gegenzug befindet sich vorne )
• Umlenkrollen raumseitig sichtbar
• Abschlussstab und Folie gedreht montiert

Varianten mit einfachem Zugband

• Zugbandmittig montiert – Abschlussstab max. 500 mm breit
• Zugbänder laufen vor Behang (Gegenzug befindet sich vorne)
• Umlenkrollen raumseitig sichtbar
• Abschlussstab und Folie gedreht montiert
